折叠门五金配件－－折叠门安装示意图

品名：三扇折叠门　型号:ZD-3-01

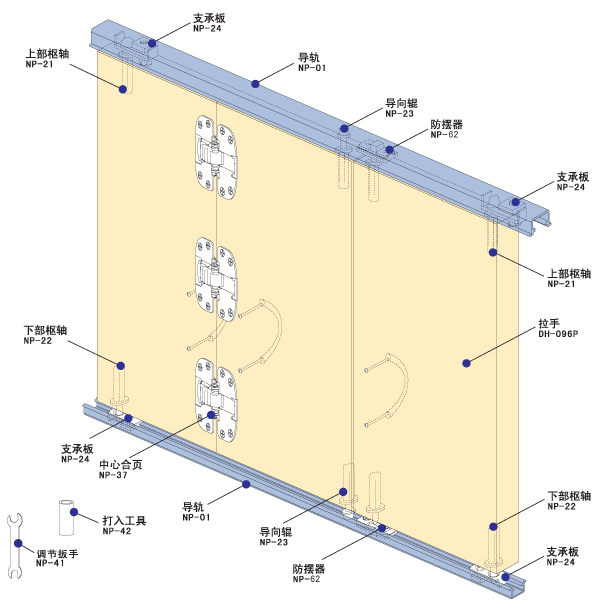

示意图

ZD-3-01五金配件表

安装方法

1.将支承板NP-24、防摆器NP-62装入导轨NP-01中。
(先不要完全固定，以便安装后的调整）

2.分别将导轨NP-01固定在上下门框的开槽中。

3.将两扇门侧的开槽处对齐后，用中心铰链NP-37固定。

4.用打入工具NP-42分别将导向辊NP-23、
上部枢轴NP-21、下部枢轴NP-22、
防摆器NP-25如图所示固定在门的开孔中。

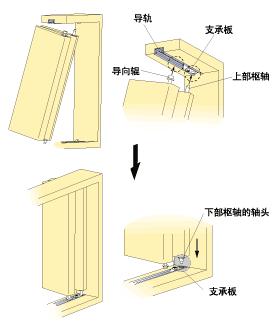

5.如图将门倾斜，把上部枢轴及导向辊分别装入支承板的凹部及导轨中。再把门垂直抬起，使下部枢轴的前端对准枢轴支承板凹部，然后落下门扇。

6.将把手DH-096P固定在门的开孔处。

调整方法

1.如果门出现了下图中的情况，用调节板手
NP-41松开上下支承板的六角螺丝，调节
后使门垂直。再拧紧这些螺丝使门固定。

2.如果门出现了下图中的情况，用调节板手NP-41拧转下
部枢轴NP-22的六角螺母来调节门与门框的上下间距。

调节时注意上下枢轴的轴中心要对准。

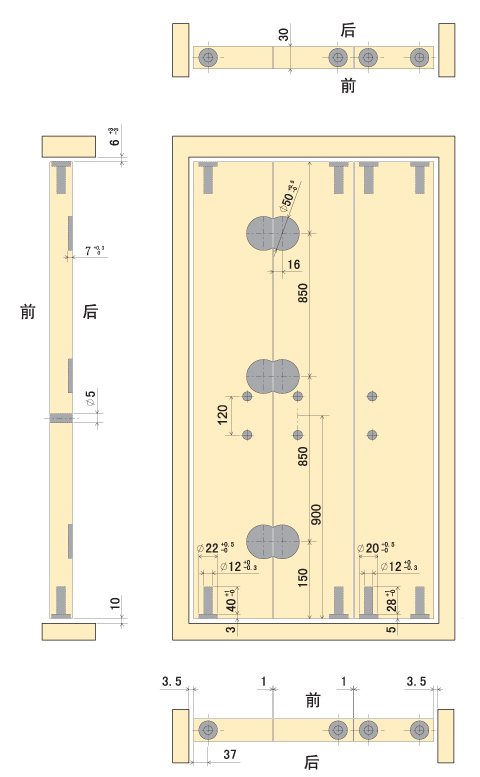

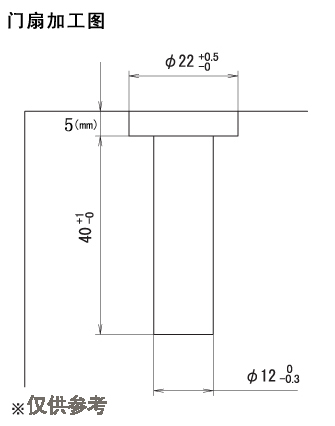

门的加工尺寸图
