移门五金配件－－移门安装示意图 |
品名：二扇移门（无下导轨）型号:YD-2-01

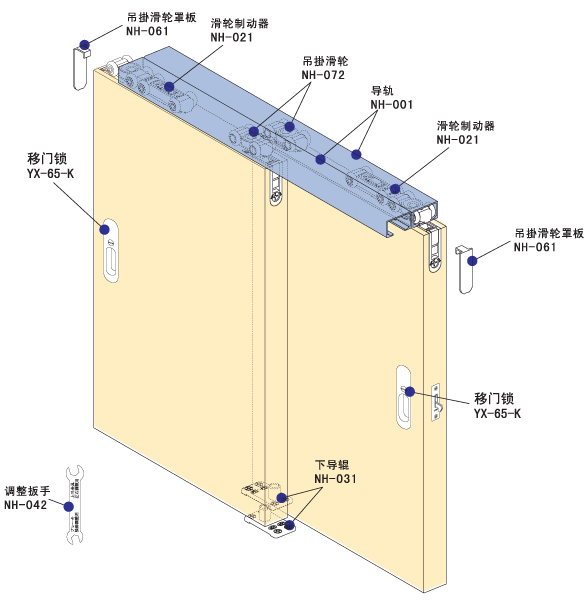

示意图 |
|
|
YD-2-01五金配件表 |
配件 |
吊挂滑轮
NH-072 |
上导轨
NH-001 |
滑轮制动器
NH-021 |
滑轮罩板
NH-061 |
调整扳手
NH-042 |
下导辊
NH-031 |
移门锁
YX-65-k |
|
|
|
|
|
|
|
数量 |
2 |
2 |
2 |
4 |
1 |
2 |
1 |
|
安装方法 |
 |
|
|
1.将吊挂滑轮NH-072、滑轮制动器NH-021的
金属外壳下。(先向下拔开拨杆再抽出金属外壳) |
 |
|
|
|
 |
2.把滑轮主体和制动器主体装入上导轨
NH-001中。(安装请先清扫导轨) |
|
|
|
|
|
3.将上导轨NH-001固定在上门框的开槽中。 |
|
|
|
|
| |
4.把滑轮制动器NH-021的制动片固定在导轨
内的规定位上。(固定螺丝头部不得高出制动片) |
|
|
|
|
|
5.将吊挂滑轮NH-072、滑轮制动器NH-021
的金属外壳固定在门上部的开槽中。 |
|
|
|
|
|

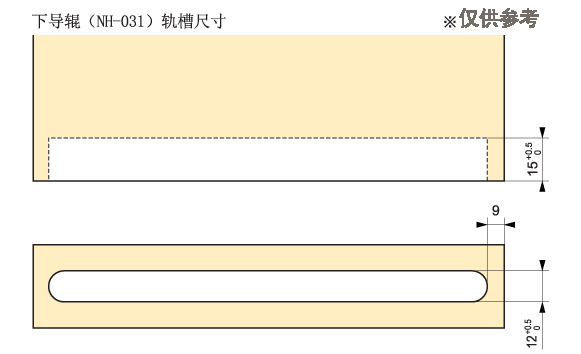

6.将下导辊NH-031固定在地面上。
(安装时NH-031尽量和上导轨中心在一直线上) |
|
|
|
|
|
7.如图将门竖起后把下导辊NH-031插入门
下的开槽中，
再将吊挂滑轮NH-072的主体
插入左右两边的属外壳中。
然后推上拔杆。
|
|
|
|
|
|
8.将吊挂滑轮罩板NH-061盖在吊挂滑轮NH-072上。 |
|
|
|
|
|
9.把箱式移门锁芯按图中所示插入开槽中，然后用
螺
丝将面板固定。如图把拉手插入开槽中，然后
用螺
丝将移门锁面板完全固定。(移门和移门锁可任意搭配) |
|
|
|
|
|
10.把移门锁扣按图中所示插入门框开槽中，
然后用
螺丝定。(安装时请注意锁扣的上下方向) |
|
|
|
调整方法 |
|
|
|
1.如果门出现上下间隙不均匀的
情况，请用十字螺丝刀
对NH-072
进行调
节。
使门与门框平行。(调节量+3mm，-3mm)
螺丝左旋=门扇下降
螺丝右旋=门扇上升
|
|
|
|
|
|
2.如果门出现左右倾斜时的情况，请用十字螺丝刀
调节下导辊NH-031、用调整板手NH-042调节
NH-072，使门垂直。（NH-031调节量为
+2mm，-2mm,NH-072调节量为+2mm，-2mm） |
|
|
|

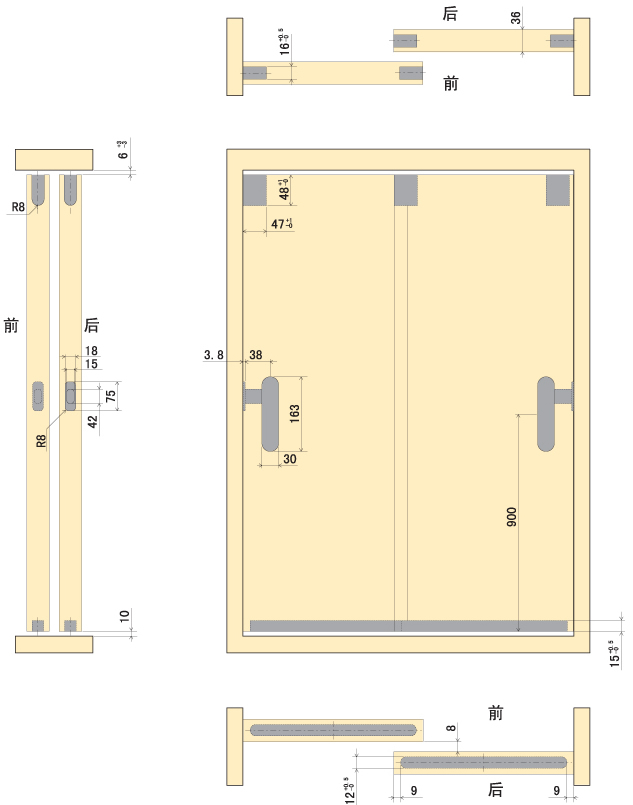

门的加工尺寸图 |
|
|
