移门五金配件－－移门安装示意图
品名：二扇移门（有下导轨）型号:YD-2-02

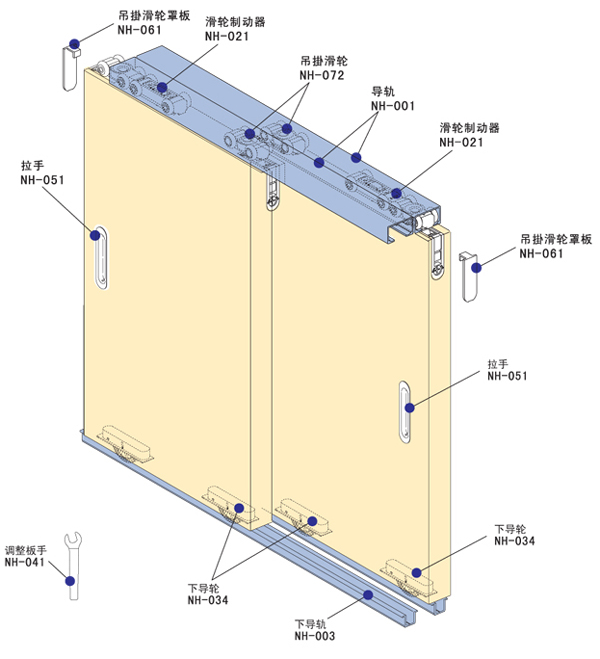

示意图
YD-2-02五金配件表

配件
吊挂滑轮
NH-072
上导轨
NH-001
滑轮制动器
NH-021
滑轮罩板
NH-061
调整扳手
NH-041
下导轮
NH-034
下导轨
NH-003
拉手
NH-051

数量
2
2
2
4
1
4
2
4

安装方法
　
1.将吊挂滑轮NH-072、滑轮制动器NH-021的
金属外壳下。(先向下拔开拨杆再抽出金属外壳)
　
2.把滑轮主体和制动器主体装入上导轨
NH-001中。(安装请先清扫导轨)
　
3.将上导轨NH-001和下导轨
NH-003固定在上门框的开槽中。
4.将下导轮NH-034固定在门下的开槽中。
　
5.把滑轮制动器NH-021的制动片固定在导轨内的
规定位置上。(固定螺丝头部不得高出制动片)
6.将吊挂滑轮NH-072、滑轮制动器
NH-021的金属外壳固定在门上部的开槽中。
　

7.如图将门竖起后把下导轮NH-034插入门
下的开槽中， 再将吊挂滑轮NH-072的主体
插入左右两边的属外壳中。然后推上拔杆。
8.将吊挂滑轮罩板NH-061盖在吊挂滑轮NH-072上。
9.将拉手NH-051固定在门的开孔处。
　
10.移门上的拉手或把手可随客户需求任意搭配.
调整方法
　

1.如果门出现上下间隙不均匀的
情况，请用十字螺丝刀 对NH-072 进行调
节。 使门与门框平行。(调节量+3mm，-3mm)
螺丝左旋=门扇下降
螺丝右旋=门扇上升
2.如果门出现左右倾斜时的情况，请用十字螺丝刀
调节下导辊NH-031、用调整板手NH-042调节
NH-072，使门垂直。（NH-031调节量为
+2mm，-2mm,NH-072调节量为+2mm，-2mm）
