折叠门五金配件--折叠门安装示意图
品名:二扇折叠门  型号:ZD-2-02

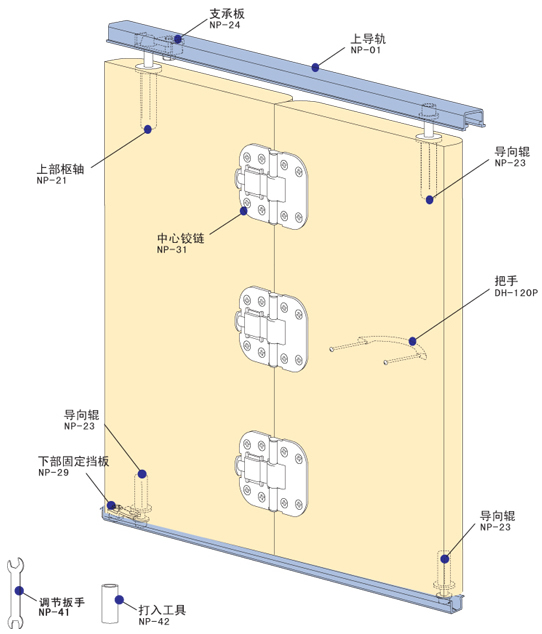

示意图
ZD-2-02五金配件表

配件

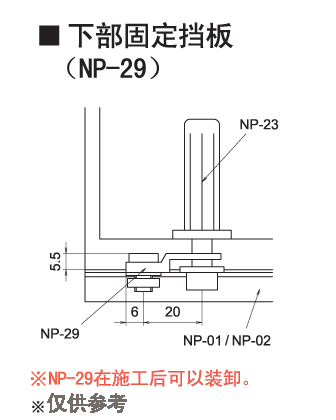

下部挡板
NP-29
支承板
NP-24
导轨
NP-01
上部枢轴
NP-21
导向辊
NP-23
数量
1
1
2
1
3
配件
中心合页
NP-31
打入工具
NP-42
把手
DH-120P
调节板手
NP-41


数量
3
1
1
1


安装方法

1.将支承板NP-24装入上导轨NP-01中。
(先不要完全固定,以便安装后的调整)

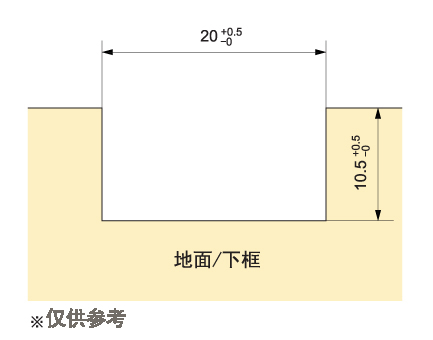

2.将上导轨NP-01固定在上门框的开槽中。

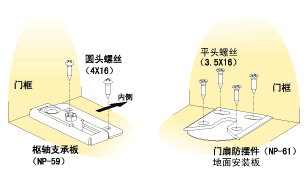

3.分别将枢轴支承板NP-59和门扇防摆件NP-61
的地面安装板固定在门框两边的地面上。

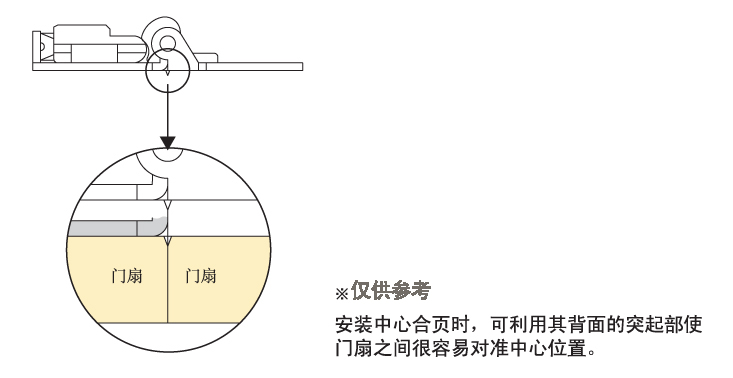

4.将两扇门侧对齐后,用中心铰链NP-31固定。
5.将门扇防摆件NP-61的磁力防摆件固定在门后的下部。

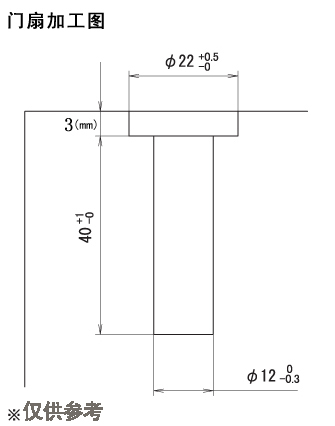

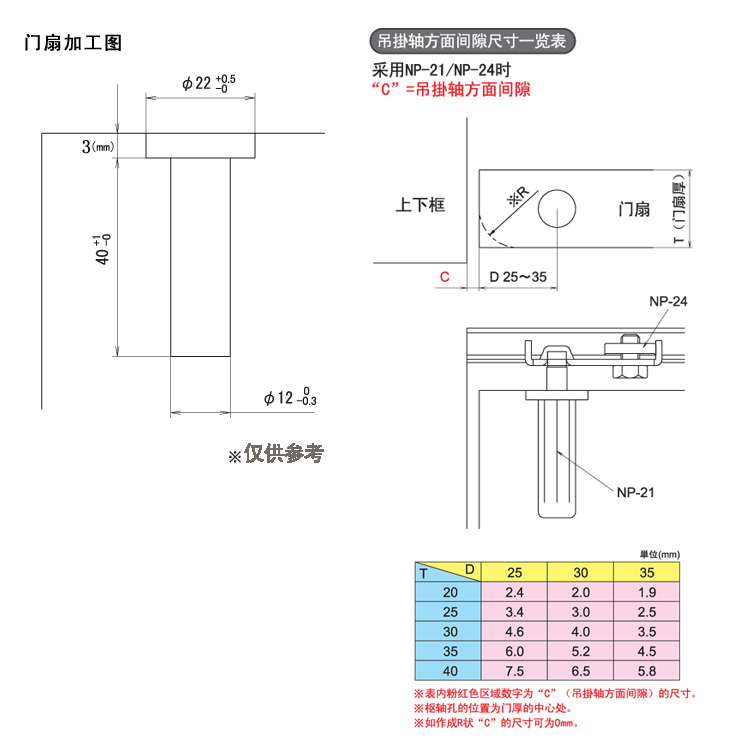

6.用打入工具NP-42分别将导向辊NP-23、上部枢轴
NP-21
、下部枢轴NP-22如图所示固定在门的开孔中。

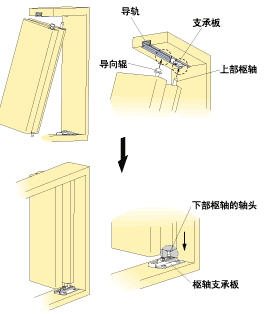

7.如图将门倾斜,把上部枢轴及导向辊分别装入
支承板的凹部及导轨中。再把门垂直抬起,使下部
枢轴的前端对准枢轴支承板凹部,然后落下门扇。
8.将把手DH-120固定在门的开孔处。
调整方法


1.如果门出现了下图中的情况,用调节板手
NP-41松开上下支承板的六角螺丝,调节
后使 门垂直。再拧紧这些螺丝使门固定。

2.如果门出现了下图中的情况,用调节板手NP-41拧转下
部枢轴NP-22的六角螺母来调节门与门框的上下间距。


调节时注意上下枢轴的轴中心要对准。
