房门五金配件－－一次元铰链 |
名称 |
型号 |
表面处理 |
颜色 |
一次元铰链R |
SNS1DR33 |
涂装 |
GL(金),SL(银),U2(茶) |
一次元铰链L |
SNS1DL33 |
涂装 |
GL(金),SL(银),U2(茶) |
33为门厚的尺寸,建议门重40KG以下 |
|

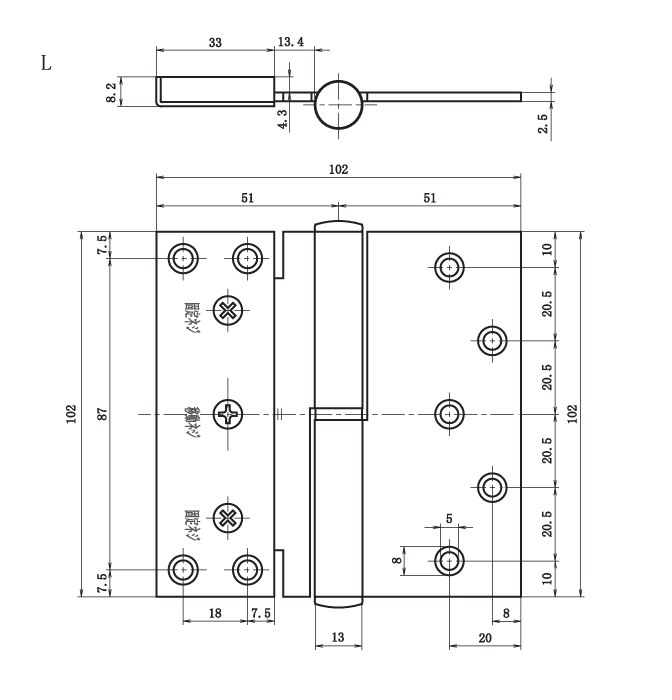

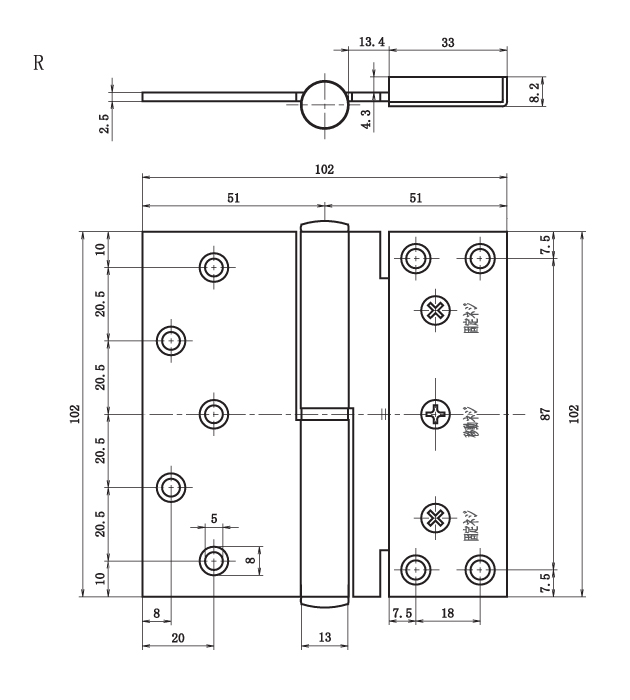

尺寸图 |
|
加工尺寸加工图 |
|
产品安装方法(安装前请先确认门框内上下宽度、左右高度是否一致) |
 |
|
1 将一次元铰链分别固定在门和门框的开槽中。 |
 |
|
|
|
|
2 如图将下铰链的轴心与孔对齐（不要插入），
再将门直把上铰链的轴心与孔对齐后，插入孔中。 |
|
|
|
铰链的调整值和调整方法 |
前后调整值 |
-2至2mm |
如出现下列情况，只用一把十字螺丝刀就可对铰链进行调整。
调整前后时请先松开固定螺丝，等调整后再将固定螺丝拧紧。 |
1.前后倾斜时
|
|
|
调节完成
|
|
|
