移门五金配件－－移门锁 |
|
|
|

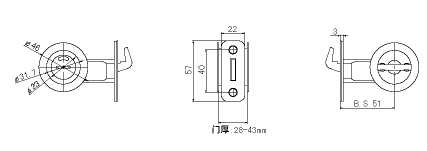

YS-68-M移门锁带显示
 |

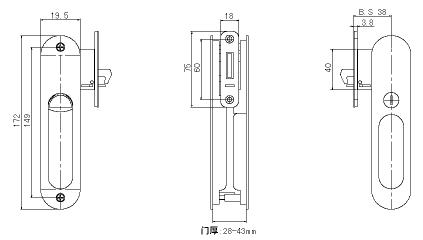

YX-05-K移门锁带钥匙
|

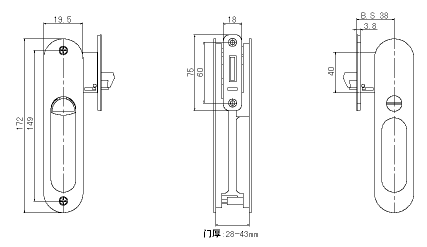

YX-65-K移门锁带保险
|
名称 |
型号 |
表面处理 |
颜色 |
移门锁带显示 |
YS-68-M |
涂装 |
GL(金),SL(银),U2(茶) |
移门锁带钥匙 |
YX-05-K |
涂装 |
GL(金),SL(银),U2(茶) |
移门锁带保险 |
YX-65-K |
涂装 |
GL(金),SL(银),U2(茶) |
|
加工尺寸加工图 |
 |
|
|

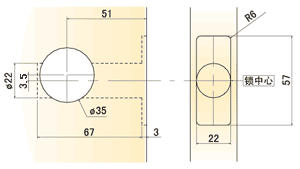

YS-68-M门加工尺寸图 |
 |
|
|
|
|
|

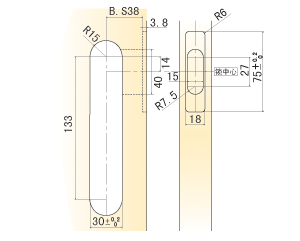

YX-05-K/YX-65-K门加工尺寸图 |
|
|
|
安装方法（YS-68-M） |
|
|
1.把移门锁按图中所示插入开槽中，然后用螺丝将
面板固定。（安装时请注意门锁与面板的方向）
|
|
|
|
| |
|
2.如图把移门锁面板插入开槽中，然后用螺丝固定。注:门厚28-35mm时用平头螺丝(M4X12)、连接杆(L23)，
门厚35-43mm时用平头螺丝(M4X20)、连接杆(L30)。
|
|
|
|
安装方法（YX-05-K/YX-65-K） |
|
|
1.把移门锁按图中所示插入开槽中，然后用螺丝
将面板固定。（安装时请注意门锁与面板的方向）
|
|
|
|
|
|
2.如图把移门锁面板插入开槽中，然后用螺丝固定。注:门厚28-35mm时用平头螺丝(M4X20)、连接杆(L21.4)，
门厚35-43mm时用平头螺丝(M4X30)、连接杆(L28)。
|
|
|
|
|
