房门五金配件－－二次元铰链 |
名称 |
型号 |
表面处理 |
颜色 |
二次元铰链R |
SNS2DR33 |
涂装 |
GL(金),SL(银),U2(茶) |
二次元铰链L |
SNS2DL33 |
涂装 |
GL(金),SL(银),U2(茶) |
33为门厚的尺寸,建议门重40KG以下 |
|

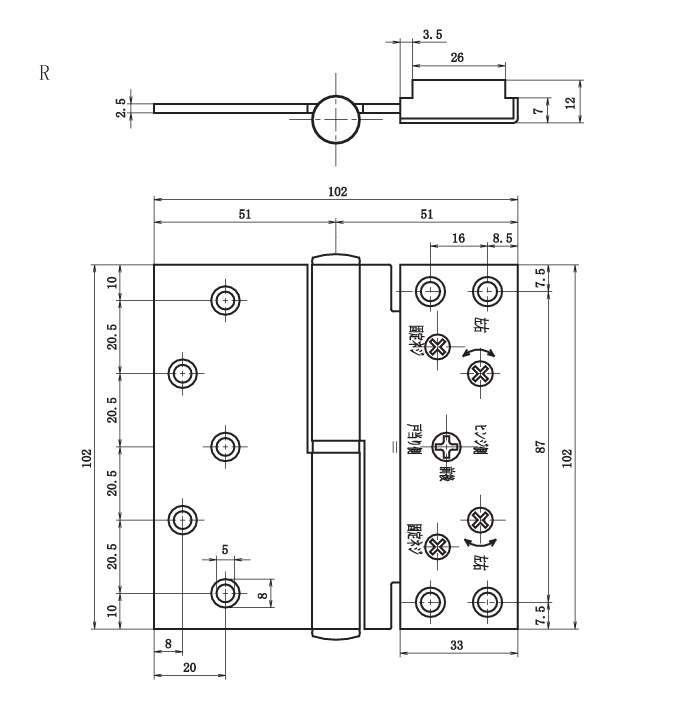

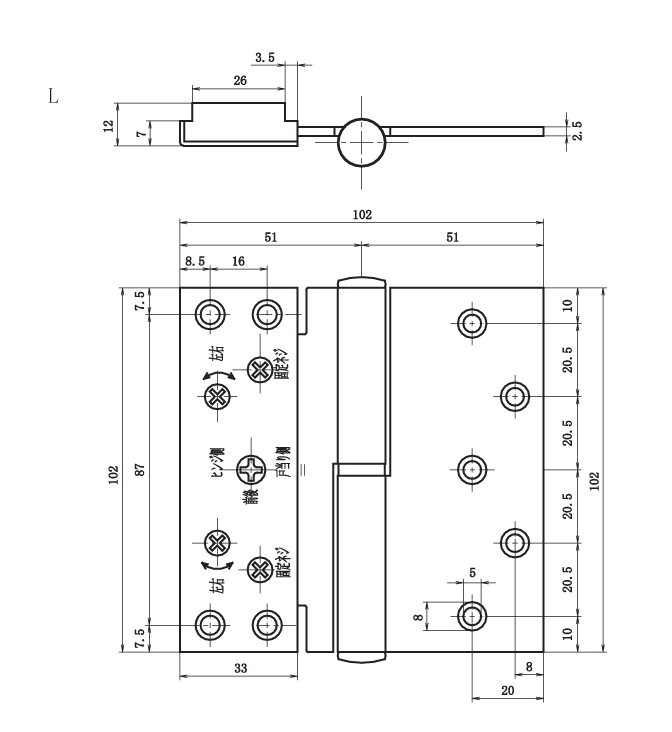

尺寸图 |
|
加工尺寸加工图 |
|
铰链的调整值和调整方法 |
前后调整值 |
-2至2mm |
左右调整值 |
-2至2mm |
|

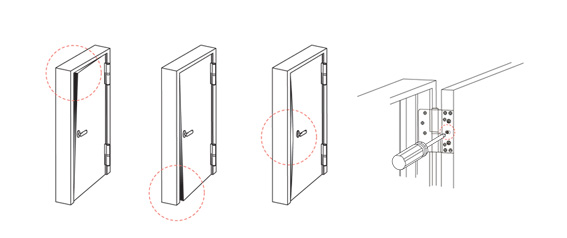

1.如出现下图三种情况，调节上铰链或下铰链的前后调整螺丝，用十字螺丝刀就可以对铰链进行调整。调整前请松开固定螺丝，等调整后再将固定螺丝拧紧。
|
|

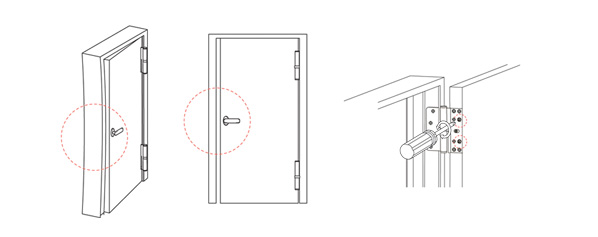

2.如出现下图两种情况，调节上铰链或下铰链的左右调整螺丝，用十字螺丝刀就可对铰链进行调整。调整前请松开固定螺丝，等调整后再将固定螺丝拧紧。
|
|
|
|
|
